[파이썬, PYQT5-QtChart] 캔들스틱차트 생성, 타이틀 설정, 데이터 삽입, 색상 변경, 좌표축 설정

전체 소스

import sys

from PyQt5.QtChart import QChart, QChartView, QCandlestickSeries, QCandlestickSet, QDateTimeAxis, \
    QValueAxis
from PyQt5.QtCore import QSize, Qt, QDateTime
from PyQt5.QtGui import QPainter
from PyQt5.QtWidgets import QApplication, QMainWindow, QWidget, QGridLayout



class MainScreen(QMainWindow):

    def __init__(self, wid, hei):
        super().__init__()

        self.setWindowTitle("TEST SCREEN")  # 프로젝트 타이틀 설정
        self.setGeometry(0, 0, int(wid * .5), int(hei * .5))  # 화면 사이즈 설정

        self.mainWidget = QWidget()                     # 메인 위젯 생성
        self.mainLayout = QGridLayout(self.mainWidget)  # 메인 레이아웃 생성 및 메인 위젯 연결
        self.mainLayout.setSpacing(100)
        self.setCentralWidget(self.mainWidget)          # 메인윈도우 센트럴위젯에 메인 위젯 연결

        # 캔들스틱 차트 생성 (타이틀)
        self.sample1(0, 0)

        # 캔들스틱 차트 (캔들 데이터 삽입)
        self.sample2(0, 1)

        # 캔들스틱 차트 (캔들 색상 변경)
        self.sample3(1, 0)

        # 캔들스틱 차트 (X축, Y축 설정)
        self.sample4(1, 1)

        self.showMaximized()

    def sample1(self, row, col):

        # 캔들스틱 시리즈 생성
        series = QCandlestickSeries()

        # 차트 생성
        chart = QChart()
        chart.legend().hide()
        chart.addSeries(series)
        chart.createDefaultAxes()           # 기본 좌표 생성
        chart.setTitle("candlestick Chart")    #  타이틀 설정

        # 차트 뷰 생성
        chart_view = QChartView(chart)
        chart_view.setRenderHint(QPainter.Antialiasing)     # 안티알리아싱 설정

        self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

    def sample2(self, row, col):

        # 시리즈 생성
        series = QCandlestickSeries()

        # 타임스탬프
        ts = [QDateTime.fromString("2022 07 20 12 00 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 0
             ,QDateTime.fromString("2022 07 20 12 05 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 1
            , QDateTime.fromString("2022 07 20 12 10 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 2
            , QDateTime.fromString("2022 07 20 12 15 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 3
            , QDateTime.fromString("2022 07 20 12 20 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 4
            , QDateTime.fromString("2022 07 20 12 25 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 5
            , QDateTime.fromString("2022 07 20 12 30 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 6
            , QDateTime.fromString("2022 07 20 12 35 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 7
            , QDateTime.fromString("2022 07 20 12 40 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 8
            , QDateTime.fromString("2022 07 20 12 45 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()]   # 9



        # 캔들 데이터 추가 (시작가, 상한가, 하한가, 종료가, 타임스탬프)
        series.append(QCandlestickSet(10, 20, 8, 15, ts[0]))
        series.append(QCandlestickSet(15, 30, 15, 25, ts[1]))
        series.append(QCandlestickSet(25, 30, 25, 28, ts[2]))
        series.append(QCandlestickSet(28, 30, 20, 23, ts[3]))
        series.append(QCandlestickSet(23, 25, 15, 19, ts[4]))
        series.append(QCandlestickSet(19, 50, 18, 30, ts[5]))
        series.append(QCandlestickSet(30, 49, 28, 35, ts[6]))
        series.append(QCandlestickSet(35, 39, 34, 38, ts[7]))
        series.append(QCandlestickSet(38, 45, 38, 44, ts[8]))
        series.append(QCandlestickSet(44, 49, 40, 48, ts[9]))


        # 차트 생성
        chart = QChart()
        chart.legend().hide()
        chart.addSeries(series)         # 차트에 시리즈 추가
        chart.createDefaultAxes()       # 기본 좌표 생성
        chart.setTitle("candlestick Chart")  # 타이틀

        # 차트 뷰 생성
        chart_view = QChartView(chart)
        chart_view.setRenderHint(QPainter.Antialiasing)     # 안티알리아싱 설정

        self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

    def sample3(self, row, col):

        # 시리즈 생성
        series = QCandlestickSeries()

        series.setIncreasingColor(Qt.red)  # 시작가 보다 종료가가 클때 색상 설정 (붉은색)
        series.setDecreasingColor(Qt.blue)  # 시작가 보다 종료가가 작을때 색상 설정 (파란색)

        # 타임스탬프
        ts = [QDateTime.fromString("2022 07 20 12 00 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 0
            , QDateTime.fromString("2022 07 20 12 05 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 1
            , QDateTime.fromString("2022 07 20 12 10 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 2
            , QDateTime.fromString("2022 07 20 12 15 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 3
            , QDateTime.fromString("2022 07 20 12 20 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 4
            , QDateTime.fromString("2022 07 20 12 25 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 5
            , QDateTime.fromString("2022 07 20 12 30 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 6
            , QDateTime.fromString("2022 07 20 12 35 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 7
            , QDateTime.fromString("2022 07 20 12 40 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 8
            , QDateTime.fromString("2022 07 20 12 45 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()]  # 9

        # 캔들 데이터 추가 (시작가, 상한가, 하한가, 종료가, 타임스탬프)
        series.append(QCandlestickSet(10, 20, 8, 15, ts[0]))
        series.append(QCandlestickSet(15, 30, 15, 25, ts[1]))
        series.append(QCandlestickSet(25, 30, 25, 28, ts[2]))
        series.append(QCandlestickSet(28, 30, 20, 23, ts[3]))
        series.append(QCandlestickSet(23, 25, 15, 19, ts[4]))
        series.append(QCandlestickSet(19, 50, 18, 30, ts[5]))
        series.append(QCandlestickSet(30, 49, 28, 35, ts[6]))
        series.append(QCandlestickSet(35, 39, 34, 38, ts[7]))
        series.append(QCandlestickSet(38, 45, 38, 44, ts[8]))
        series.append(QCandlestickSet(44, 49, 40, 48, ts[9]))

        # 차트 생성
        chart = QChart()
        chart.legend().hide()
        chart.addSeries(series)  # 차트에 시리즈 추가
        chart.createDefaultAxes()  # 기본 좌표 생성
        chart.setTitle("candlestick Chart")  # 타이틀

        # 차트 뷰 생성
        chart_view = QChartView(chart)
        chart_view.setRenderHint(QPainter.Antialiasing)  # 안티알리아싱 설정

        self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

    def sample4(self, row, col):
        # 시리즈 생성
        series = QCandlestickSeries()

        series.setIncreasingColor(Qt.red)  # 시작가 보다 종료가가 클때 색상 설정 (붉은색)
        series.setDecreasingColor(Qt.blue)  # 시작가 보다 종료가가 작을때 색상 설정 (파란색)

        # 타임스탬프
        ts = [QDateTime.fromString("2022 07 20 12 00 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 0
            , QDateTime.fromString("2022 07 20 12 05 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 1
            , QDateTime.fromString("2022 07 20 12 10 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 2
            , QDateTime.fromString("2022 07 20 12 15 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 3
            , QDateTime.fromString("2022 07 20 12 20 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 4
            , QDateTime.fromString("2022 07 20 12 25 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 5
            , QDateTime.fromString("2022 07 20 12 30 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 6
            , QDateTime.fromString("2022 07 20 12 35 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 7
            , QDateTime.fromString("2022 07 20 12 40 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 8
            , QDateTime.fromString("2022 07 20 12 45 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()]  # 9

        # 캔들 데이터 추가 (시작가, 상한가, 하한가, 종료가, 타임스탬프)
        series.append(QCandlestickSet(10, 20, 8, 15, ts[0]))
        series.append(QCandlestickSet(15, 30, 15, 25, ts[1]))
        series.append(QCandlestickSet(25, 30, 25, 28, ts[2]))
        series.append(QCandlestickSet(28, 30, 20, 23, ts[3]))
        series.append(QCandlestickSet(23, 25, 15, 19, ts[4]))
        series.append(QCandlestickSet(19, 50, 18, 30, ts[5]))
        series.append(QCandlestickSet(30, 49, 28, 35, ts[6]))
        series.append(QCandlestickSet(35, 39, 34, 38, ts[7]))
        series.append(QCandlestickSet(38, 45, 38, 44, ts[8]))
        series.append(QCandlestickSet(44, 49, 40, 48, ts[9]))

        # X축 설정
        self.axis_x = QDateTimeAxis()
        self.axis_x.setFormat("hh:mm:ss")

        # Y축 설정
        self.axis_y = QValueAxis()
        self.axis_y.setLabelFormat("%i")

        # 차트 생성
        chart = QChart()
        chart.legend().hide()
        chart.addSeries(series)  # 차트에 시리즈 추가

        chart.addAxis(self.axis_x, Qt.AlignBottom)  # x축 좌표 설정
        chart.addAxis(self.axis_y, Qt.AlignLeft)  # y축 좌표 설정

        series.attachAxis(self.axis_x)          # 시리즈 X축 좌표 설정
        series.attachAxis(self.axis_y)          # 시리즈 Y축 좌표 설정

        chart.setTitle("candlestick Chart")  # 타이틀

        # 차트 뷰 생성
        chart_view = QChartView(chart)
        chart_view.setRenderHint(QPainter.Antialiasing)  # 안티알리아싱 설정

        self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

if __name__ == '__main__':

    app = QApplication(sys.argv)
    size: QSize = app.primaryScreen().size()    # 모니터 사이즈

    main = MainScreen(size.width()/2, size.height())
    sys.exit(app.exec_())

1. 캔들스틱 차트 생성 (타이틀 설정)

# 캔들스틱 시리즈 생성
series = QCandlestickSeries()

# 차트 생성
chart = QChart()
chart.legend().hide()
chart.addSeries(series)
chart.createDefaultAxes()           # 기본 좌표 생성
chart.setTitle("candlestick Chart")    #  타이틀 설정

# 차트 뷰 생성
chart_view = QChartView(chart)
chart_view.setRenderHint(QPainter.Antialiasing)     # 안티알리아싱 설정

self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

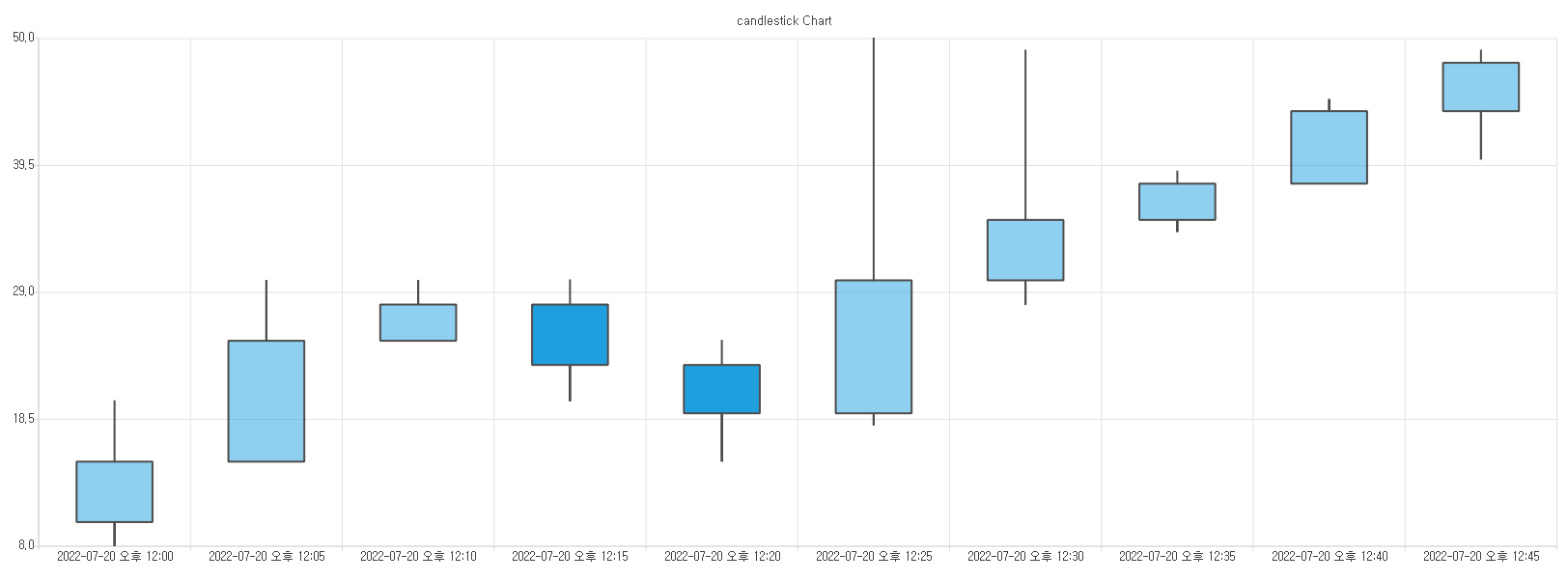

2. 캔들스틱 차트 (캔들 데이터 삽입)

# 시리즈 생성
series = QCandlestickSeries()

# 타임스탬프
ts = [QDateTime.fromString("2022 07 20 12 00 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 0
     ,QDateTime.fromString("2022 07 20 12 05 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 1
    , QDateTime.fromString("2022 07 20 12 10 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 2
    , QDateTime.fromString("2022 07 20 12 15 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 3
    , QDateTime.fromString("2022 07 20 12 20 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 4
    , QDateTime.fromString("2022 07 20 12 25 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 5
    , QDateTime.fromString("2022 07 20 12 30 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 6
    , QDateTime.fromString("2022 07 20 12 35 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 7
    , QDateTime.fromString("2022 07 20 12 40 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()    # 8
    , QDateTime.fromString("2022 07 20 12 45 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()]   # 9



# 캔들 데이터 추가 (시작가, 상한가, 하한가, 종료가, 타임스탬프)
series.append(QCandlestickSet(10, 20, 8, 15, ts[0]))
series.append(QCandlestickSet(15, 30, 15, 25, ts[1]))
series.append(QCandlestickSet(25, 30, 25, 28, ts[2]))
series.append(QCandlestickSet(28, 30, 20, 23, ts[3]))
series.append(QCandlestickSet(23, 25, 15, 19, ts[4]))
series.append(QCandlestickSet(19, 50, 18, 30, ts[5]))
series.append(QCandlestickSet(30, 49, 28, 35, ts[6]))
series.append(QCandlestickSet(35, 39, 34, 38, ts[7]))
series.append(QCandlestickSet(38, 45, 38, 44, ts[8]))
series.append(QCandlestickSet(44, 49, 40, 48, ts[9]))


# 차트 생성
chart = QChart()
chart.legend().hide()
chart.addSeries(series)         # 차트에 시리즈 추가
chart.createDefaultAxes()       # 기본 좌표 생성
chart.setTitle("candlestick Chart")  # 타이틀

# 차트 뷰 생성
chart_view = QChartView(chart)
chart_view.setRenderHint(QPainter.Antialiasing)     # 안티알리아싱 설정

self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

3. 캔들스틱 차트 (캔들 색상 변경)

# 시리즈 생성
series = QCandlestickSeries()

# 색상 설정
series.setIncreasingColor(Qt.red)  # 시작가 보다 종료가가 클때 색상 설정 (붉은색)
series.setDecreasingColor(Qt.blue)  # 시작가 보다 종료가가 작을때 색상 설정 (파란색)

# 타임스탬프
ts = [QDateTime.fromString("2022 07 20 12 00 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 0
    , QDateTime.fromString("2022 07 20 12 05 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 1
    , QDateTime.fromString("2022 07 20 12 10 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 2
    , QDateTime.fromString("2022 07 20 12 15 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 3
    , QDateTime.fromString("2022 07 20 12 20 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 4
    , QDateTime.fromString("2022 07 20 12 25 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 5
    , QDateTime.fromString("2022 07 20 12 30 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 6
    , QDateTime.fromString("2022 07 20 12 35 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 7
    , QDateTime.fromString("2022 07 20 12 40 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 8
    , QDateTime.fromString("2022 07 20 12 45 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()]  # 9

# 캔들 데이터 추가 (시작가, 상한가, 하한가, 종료가, 타임스탬프)
series.append(QCandlestickSet(10, 20, 8, 15, ts[0]))
series.append(QCandlestickSet(15, 30, 15, 25, ts[1]))
series.append(QCandlestickSet(25, 30, 25, 28, ts[2]))
series.append(QCandlestickSet(28, 30, 20, 23, ts[3]))
series.append(QCandlestickSet(23, 25, 15, 19, ts[4]))
series.append(QCandlestickSet(19, 50, 18, 30, ts[5]))
series.append(QCandlestickSet(30, 49, 28, 35, ts[6]))
series.append(QCandlestickSet(35, 39, 34, 38, ts[7]))
series.append(QCandlestickSet(38, 45, 38, 44, ts[8]))
series.append(QCandlestickSet(44, 49, 40, 48, ts[9]))

# 차트 생성
chart = QChart()
chart.legend().hide()
chart.addSeries(series)  # 차트에 시리즈 추가
chart.createDefaultAxes()  # 기본 좌표 생성
chart.setTitle("candlestick Chart")  # 타이틀

# 차트 뷰 생성
chart_view = QChartView(chart)
chart_view.setRenderHint(QPainter.Antialiasing)  # 안티알리아싱 설정

self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

4. 캔들스틱 차트 (X축, Y축 설정)

# 시리즈 생성
series = QCandlestickSeries()

series.setIncreasingColor(Qt.red)  # 시작가 보다 종료가가 클때 색상 설정 (붉은색)
series.setDecreasingColor(Qt.blue)  # 시작가 보다 종료가가 작을때 색상 설정 (파란색)

# 타임스탬프
ts = [QDateTime.fromString("2022 07 20 12 00 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 0
    , QDateTime.fromString("2022 07 20 12 05 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 1
    , QDateTime.fromString("2022 07 20 12 10 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 2
    , QDateTime.fromString("2022 07 20 12 15 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 3
    , QDateTime.fromString("2022 07 20 12 20 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 4
    , QDateTime.fromString("2022 07 20 12 25 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 5
    , QDateTime.fromString("2022 07 20 12 30 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 6
    , QDateTime.fromString("2022 07 20 12 35 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 7
    , QDateTime.fromString("2022 07 20 12 40 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()  # 8
    , QDateTime.fromString("2022 07 20 12 45 00", "yyyy MM dd hh mm ss").toMSecsSinceEpoch()]  # 9

# 캔들 데이터 추가 (시작가, 상한가, 하한가, 종료가, 타임스탬프)
series.append(QCandlestickSet(10, 20, 8, 15, ts[0]))
series.append(QCandlestickSet(15, 30, 15, 25, ts[1]))
series.append(QCandlestickSet(25, 30, 25, 28, ts[2]))
series.append(QCandlestickSet(28, 30, 20, 23, ts[3]))
series.append(QCandlestickSet(23, 25, 15, 19, ts[4]))
series.append(QCandlestickSet(19, 50, 18, 30, ts[5]))
series.append(QCandlestickSet(30, 49, 28, 35, ts[6]))
series.append(QCandlestickSet(35, 39, 34, 38, ts[7]))
series.append(QCandlestickSet(38, 45, 38, 44, ts[8]))
series.append(QCandlestickSet(44, 49, 40, 48, ts[9]))

# X축 설정
self.axis_x = QDateTimeAxis()
self.axis_x.setFormat("hh:mm:ss")

# Y축 설정
self.axis_y = QValueAxis()
self.axis_y.setLabelFormat("%i")

# 차트 생성
chart = QChart()
chart.legend().hide()
chart.addSeries(series)  # 차트에 시리즈 추가

chart.addAxis(self.axis_x, Qt.AlignBottom)  # x축 좌표 설정
chart.addAxis(self.axis_y, Qt.AlignLeft)  # y축 좌표 설정

series.attachAxis(self.axis_x)          # 시리즈 X축 좌표 설정
series.attachAxis(self.axis_y)          # 시리즈 Y축 좌표 설정

chart.setTitle("candlestick Chart")  # 타이틀

# 차트 뷰 생성
chart_view = QChartView(chart)
chart_view.setRenderHint(QPainter.Antialiasing)  # 안티알리아싱 설정

self.mainLayout.addWidget(chart_view, row, col)  # 메인 레이아웃에 라인에디트 위젯 추가

저작자표시 비영리 변경금지

'PYQT5 > QtChart' 카테고리의 다른 글

[파이썬, PYQT5 - QtChart] LineChart 생성, 데이터 삽입, 타이틀 설정, 색상 변경 (0)	2022.07.17

코딩 공유

[파이썬, PYQT5-QtChart] 캔들스틱차트 생성, 타이틀 설정, 데이터 삽입, 색상 변경, 좌표축 설정

1. 캔들스틱 차트 생성 (타이틀 설정)

2. 캔들스틱 차트 (캔들 데이터 삽입)

3. 캔들스틱 차트 (캔들 색상 변경)

4. 캔들스틱 차트 (X축, Y축 설정)

'PYQT5 > QtChart' 카테고리의 다른 글

티스토리툴바

[파이썬, PYQT5-QtChart] 캔들스틱차트 생성, 타이틀 설정, 데이터 삽입, 색상 변경, 좌표축 설정

1. 캔들스틱 차트 생성 (타이틀 설정)

2. 캔들스틱 차트 (캔들 데이터 삽입)

3. 캔들스틱 차트 (캔들 색상 변경)

4. 캔들스틱 차트 (X축, Y축 설정)

'PYQT5 > QtChart' 카테고리의 다른 글

'PYQT5/QtChart' Related Articles

티스토리툴바
